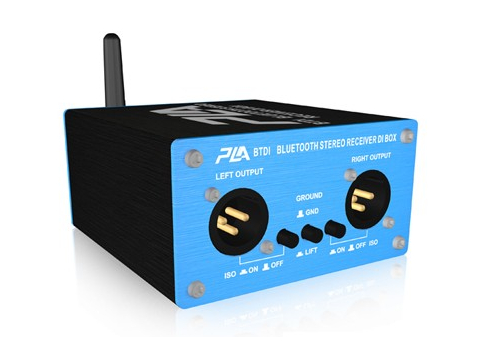

BTDI 블루투스 DI BOX
PLA BTDI 블루투스 DI BOX
본문
- BTDI는 블루투스 오디오 신호를 수신하여 PA 시스템이나 녹음 장비에서 사용할 수 있는 밸런스드 라인 신호로 변환해주는 블루투스 DI 박스입니다.
- 주요 기능 및 사용 방법
- 스마트폰, 태블릿 등 블루투스 기기의 무선 오디오 신호를 수신합니다.
- 수신한 블루투스 신호를 밸런스드 라인 출력 신호로 변환하여 PA 시스템이나 녹음 장비에 연결할 수 있습니다.
- USB Type-C 외부 전원 또는 태블릿·기타 USB 포트를 통해 전원을 공급할 수 있습니다.
- 블루투스 전원 스위치를 켜면 빨간색과 파란색 LED가 번갈아 깜빡이며 페어링 대기 상태를 나타냅니다.
- 블루투스 기기에서 **“PLA BTDI”**를 검색하여 선택하고, 비밀번호를 입력하면 페어링됩니다.
- 지정된 “PLA BTDI” 장치를 직접 선택하여 연결하기 때문에 주변의 다른 블루투스 기기가 실수로 연결되는 것을 방지할 수 있습니다.
- 페어링이 완료되면 파란색 LED가 켜져 정상적으로 연결된 상태를 표시합니다.
- 블루투스 연결 거리는 최대 약 10m이며, 실제 사용 거리는 주변 환경에 따라 달라질 수 있습니다.
Detailed information
BTDI Bluetooth DI Box
주요 특징 (Features)

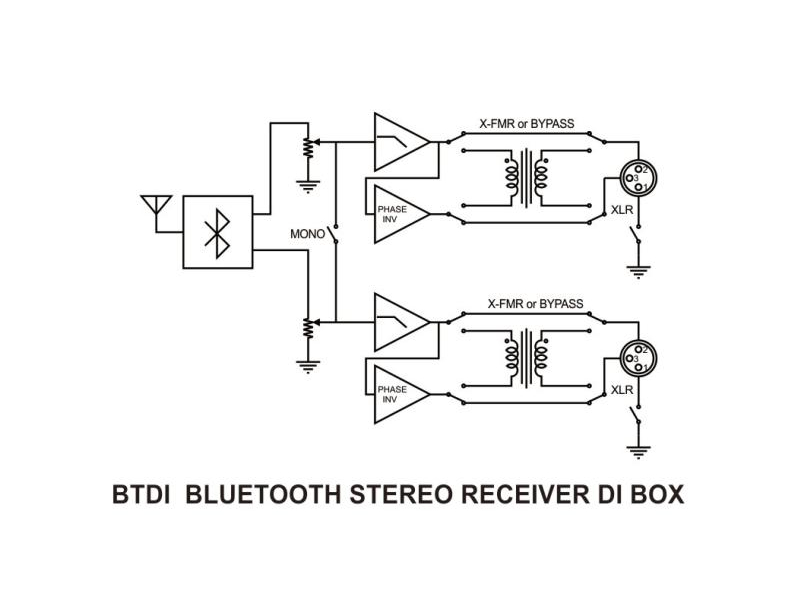

- 오디오 회로 방식: A2DP 블루투스 트랜시버 및 오디오 라인 드라이버
- 신호 변환: 밸런스드 및 언밸런스드 라인 레벨 신호 변환
- 블루투스 규격: Bluetooth v4.2 / 2.1 + EDR
- 오디오 코덱: SBC
- 호환성: A2DP를 지원하는 모든 블루투스 기기
- 주파수 응답: 20Hz ~ 20kHz
- 다이내믹 레인지: 88dB
- 최대 게인: +8dB
기술 사양 (Specifications)
| 항목 | 사양 |
|---|---|
| 블루투스 규격 | Bluetooth 2.0 + EDR |
| 오디오 코덱 | SBC Codec |
| 주파수 응답 | 20Hz ~ 20kHz |
| 다이내믹 레인지 | 88dB |
| 신호 대 잡음비 (SNR) | 96dB |
| 최대 게인 | +8dBu |
| 왜율 / 노이즈 관련 수치 | 0.01%* |
| 스테레오 크로스토크 | 75dBu* |
| 출력 임피던스 | 300Ω |
| 크기 | 105mm(L) × 98mm(W) × 52mm(H) |
| 무게 | 800g |

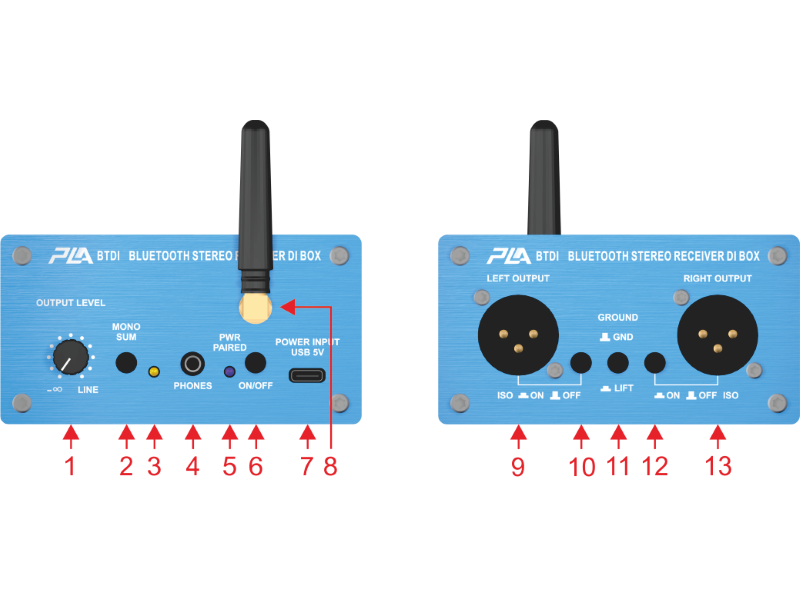

각 부분의 기능 (Description)
① OUTPUT LEVEL — 출력 레벨
- 출력 게인(출력 레벨)을 조절합니다.
② MONO SUM — 모노/스테레오 선택
- 모노 합산(Mono Sum) / 스테레오 모드를 선택하는 스위치입니다.
- 모노 모드에서는 좌·우 채널의 오디오 신호를 하나의 모노 신호로 합산합니다.
③ MONO SUM LED — 모노/스테레오 표시등
- 모노/스테레오 모드의 작동 상태를 표시합니다.
④ PHONES — 헤드폰 출력
- 헤드폰을 연결할 수 있는 헤드폰 출력 단자입니다.
⑤ PAIRED — 블루투스 연결/페어링 표시등
- 블루투스 연결 및 페어링 상태를 표시합니다.
- 연결 대기 중에는 빨간색과 파란색 LED가 번갈아 점멸합니다.
- 블루투스 연결이 완료되면 파란색 LED가 점멸하며 연결 상태를 표시합니다.
⑥ ON/OFF — 블루투스 전원 스위치
- 블루투스 기능을 켜거나 끄는 스위치입니다.
⑦ USB INPUT — USB Type-C 입력
- USB Type-C 단자입니다.
- 외부 전원 공급 및 전원 연결에 사용할 수 있습니다.
⑧ TX — 블루투스 트랜시버 안테나
- 블루투스 송수신용 안테나입니다.
⑨ LEFT OUTPUT — 좌측 출력
- 밸런스드 XLR 출력입니다.
- 좌측(L) 채널의 오디오 신호를 출력합니다.
⑩ ISO SWITCH — 아이솔레이션 스위치
- 내장 트랜스포머의 연결/분리를 선택하는 스위치입니다.
- 그라운드 루프 및 험 노이즈를 줄이는 데 사용할 수 있습니다.
⑪ GROUND LIFT — 그라운드 리프트 스위치
- 오디오 신호의 그라운드 연결을 분리하는 기능입니다.
- 그라운드 루프로 인해 발생하는 험(Hum) 노이즈를 줄이는 데 사용할 수 있습니다.
⑫ RIGHT OUTPUT — 우측 출력
- 밸런스드 XLR 출력입니다.
- 우측(R) 채널의 오디오 신호를 출력합니다.
