다양한 오디오 입력 지원

• 6.35mm 입력
• RCA 입력
• 3.5mm TRS 입력

듀얼 채널 설계

좌·우 L/R 2채널을 동시에 지원하여 스테레오 오디오 신호를 효율적으로 처리할 수 있습니다.

-15dB PAD 감쇠 기능

높은 입력 신호를 -15dB 감쇠하여 입력 과부하와 신호 왜곡을 줄이고 안정적인 신호 처리를 지원합니다.

그라운드 루프 노이즈 차단

절연 트랜스포머를 통해 접지 루프에서 발생하는 험(Hum) 및 노이즈를 효과적으로 감소시킵니다.

임피던스 변환

고임피던스 언밸런스 신호를 저임피던스 밸런스 마이크 레벨 신호로 변환하여 믹서 및 오디오 시스템에 안정적으로 연결할 수 있습니다.

완전 패시브 방식

외부 전원 공급 장치나 배터리가 필요하지 않아 간편하고 안정적인 사용이 가능합니다.

오디오 성능 | Audio Specifications

주파수 응답 | Frequency Response
20Hz ~ 18.5kHz (±0.2dB)

다이내믹 레인지 | Dynamic Range
128dB

최대 입력 레벨 | Maximum Input Level
+18dB @ 20Hz

왜곡률 | THD (Total Harmonic Distortion)
0.01% (20Hz ~ 20kHz)

위상 편차 | Phase Deviation
1° @ 100Hz / 8° @ 20Hz

입력 임피던스 | Input Impedance
140kΩ, 언밸런스드 (Unbalanced)

출력 임피던스 | Output Impedance
150Ω, 밸런스드 (Balanced)

제품 정보 | Product Information

채널 | Channels
2채널 (L/R)

방식 | Type
패시브 DI (Passive DI)

크기 | Dimensions
105(L) × 98(W) × 52(H)mm

무게 | Net Weight
520g

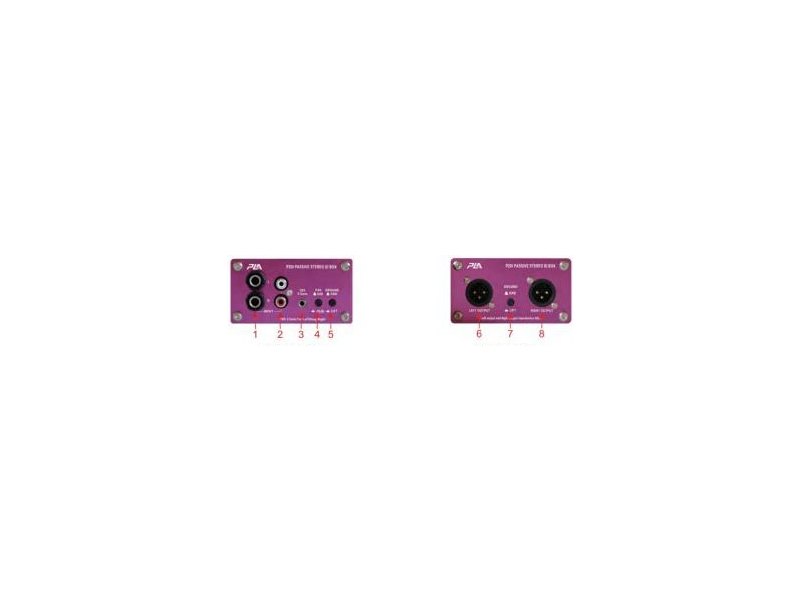

각 부위 및 기능 안내 | Controls & Connections

① 6.35mm 입력 | 6.35mm Input

악기 및 오디오 장비의 6.35mm 케이블을 연결하는 입력 단자입니다.

② RCA 입력 | RCA Input

CD 플레이어, 노트북, 오디오 플레이어 등 다양한 음원 장비의 RCA 출력을 연결할 수 있습니다.

③ 3.5mm TRS 입력 | 3.5mm TRS Input

스마트폰, 노트북, 태블릿 및 기타 휴대용 오디오 기기의 3.5mm 스테레오 출력을 연결할 수 있습니다.

④ -15dB PAD | -15dB Attenuator

입력 신호를 15dB 감쇠하는 스위치입니다.

• OFF: 0dB — 신호 감쇠 없음
• ON: -15dB — 입력 신호 15dB 감쇠

높은 레벨의 입력 신호를 안정적으로 처리해야 할 때 사용합니다.

⑤ R 채널 접지 스위치 | R Channel Ground Switch

우측 채널(R)의 접지 연결 상태를 선택하는 스위치입니다.

• OFF: INPUT R 접지를 INPUT L 접지와 분리
• ON: INPUT L과 INPUT R의 접지를 공통으로 연결

채널 간 접지 상태를 조절하여 접지 관련 노이즈를 줄일 수 있습니다.

⑥ L 출력 | L OUTPUT

믹서, 오디오 인터페이스, 앰프 등의 입력에 연결하는 밸런스드 XLR 출력입니다.

⑦ GND LIFT | Ground Lift

접지 연결을 분리하여 그라운드 루프에서 발생하는 험(Hum) 및 노이즈를 감소시키는 기능입니다.

오디오 시스템에서 접지로 인한 노이즈가 발생할 경우 사용합니다.

⑧ R 출력 | R OUTPUT

믹서, 오디오 인터페이스, 앰프 등의 입력에 연결하는 밸런스드 XLR 출력입니다.
